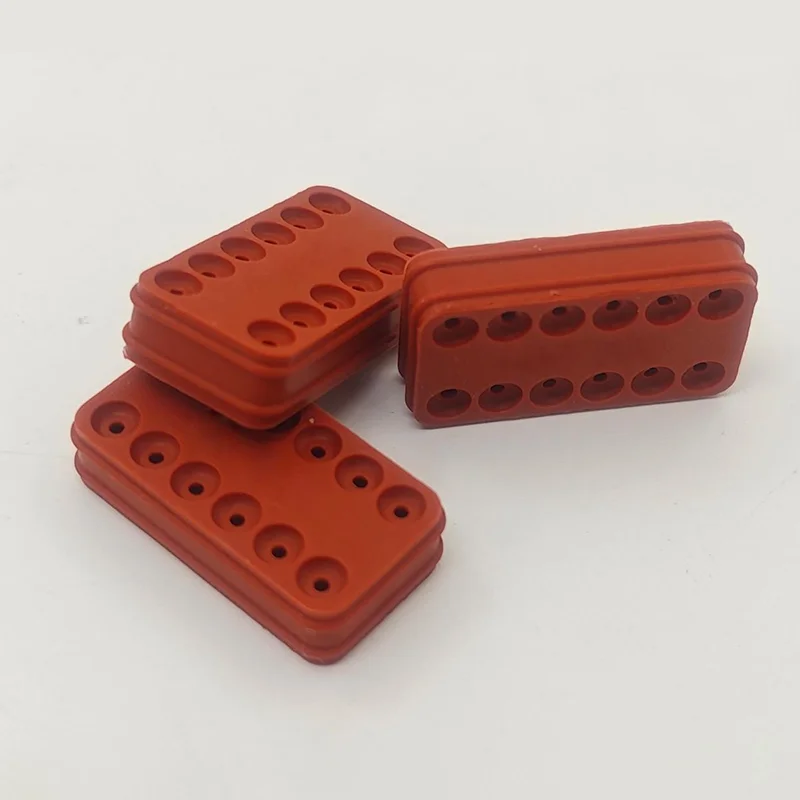

Что такое 12-контактная пломба для электрического разъема и как она защищает электрические соединения?

Что такое 12-контактное уплотнение провода для электрического разъема?

A 12-контактное уплотнение провода для электрического разъемапредставляет собой уплотнительный компонент, предназначенный для электрического разъема, имеющего двенадцать отдельных позиций подключения. Его основная цель — герметизировать область, где провода проходят в корпус разъема, помогая предотвратить попадание нежелательных веществ на внутренние клеммы.

В отличие от самого корпуса разъема, проволочное уплотнение обычно представляет собой относительно небольшой эластомерный компонент. Его характеристики во многом зависят от точности размеров, характеристик материала, совместимости диаметров проводов, сжатия и геометрии полости разъема.

В практическом применении пломба работает вместе с корпусом разъема, клеммами, проводами, запорными механизмами и другими пломбировочными элементами. Таким образом, целостную систему уплотнений нельзя оценить только по резиновому компоненту. Уплотнение провода должно точно соответствовать конструкции разъема и размерам кабеля.

Для многоконтактных электрических систем герметизация каждой точки ввода проводов особенно важна, поскольку небольшое отверстие вокруг кабеля может стать путем проникновения влаги, пыли, масла или других загрязнений. Со временем загрязнение может привести к коррозии, нестабильным электрическим характеристикам, проблемам с изоляцией или преждевременному выходу компонентов из строя.

Как устроено 12-контактное проволочное уплотнение?

Типичное решение для герметизации 12-контактного разъема может содержать несколько зон герметизации, соответствующих отдельным полостям для проводов. В зависимости от конструкции соединителя пломба может быть изготовлена ​​в виде отдельной проволочной пломбы, многополого уплотнительного компонента или другой специализированной конфигурации.

Область уплотнения обычно зависит от контролируемого взаимодействия между эластомером и окружающими компонентами разъема. Когда провод вставлен правильно, уплотнительная кромка или уплотняющая поверхность сжимается вокруг оболочки провода, оставаясь при этом надежно расположенной внутри полости разъема.

К наиболее важным структурным факторам обычно относятся:

• Внутренний диаметр:Должен точно соответствовать диаметру применяемого провода или кабеля.
• Внешний диаметр:Должен соответствовать полости разъема без чрезмерной деформации.
• Уплотнительные губы:Обеспечьте контролируемый контакт вокруг поверхности провода.
• Особенности хранения:Помогите сохранить правильное положение уплотнения во время сборки.
• Толщина материала:Влияет на сжатие, гибкость и долговременное уплотнение.
• Общая геометрия:Корпус разъема и конфигурация клемм должны совпадать.

Поскольку небольшие отклонения в размерах могут повлиять на характеристики уплотнения, для производства важны прецизионное формование и постоянный контроль качества.

Что делает 12-контактная проволочная пломба?

Основная функция – создание экологического барьера вокруг места ввода провода. Однако его практическая ценность выходит за рамки простой гидроизоляции.

Фактический уровень защиты зависит от всей системы разъемов, включая конструкцию корпуса, условия соединения, размеры проводов, материал уплотнения, качество сборки и требования к испытаниям. Поэтому уплотнение никогда не следует указывать независимо от предполагаемой системы разъемов.

Какие материалы обычно используются?

Выбор материала является одним из наиболее важных решений при разработке или покупке проволочной пломбы. Различные электрические условия подвергают компоненты уплотнений различным сочетаниям температуры, влаги, масел, химикатов, вибрации и механических напряжений.

Силиконовую резину часто используют для герметизации электрических разъемов, поскольку ее гибкость позволяет ей прилегать к оболочкам проводов, сохраняя при этом уплотнительный контакт при изменениях температуры. Однако правильный материал всегда следует выбирать в соответствии с реальной рабочей средой, а не просто выбирать наиболее часто используемый вариант.

Что следует учитывать при выборе?

Выбор 12-контактной проволочной пломбы подразумевает не только подбор количества позиций разъема. Покупатели и инженеры должны подтвердить полные требования к размерам и экологическим требованиям перед размещением производственного заказа.

1. Диаметр проволоки
   Подтвердите фактический внешний диаметр изоляции провода. Уплотнение, рассчитанное на существенно отличающийся диаметр, может создать недостаточное сжатие или чрезмерную монтажную силу.
2. Размеры полости разъема
   Внешняя геометрия уплотнения должна точно соответствовать полости соединителя.
3. Резиновый материал
   Выбирайте состав в соответствии с температурой, влажностью, химическими веществами, маслами, воздействием ультрафиолета и другими факторами окружающей среды.
4. Твердость
   Твердость резины влияет на силу вставки, сжатие, гибкость и уплотняющий контакт.
5. Диапазон температур
   Ожидаемые минимальная и максимальная рабочие температуры должны быть определены до утверждения материала.
6. Требование охраны окружающей среды
   Определите требуемый уровень защиты окружающей среды для всего узла разъема.
7. Процесс сборки
   Ручная установка, автоматическая сборка жгутов, обжатие клемм и сопряжение разъемов могут предъявлять различные требования к уплотнению.
8. Объем производства
   Крупносерийные проекты могут оправдать использование специальных инструментов и оптимизацию процессов формования, в то время как мелкосерийные проекты могут потребовать иных стратегий разработки.

Где используются 12-контактные проволочные пломбы?

12-контактную конфигурацию уплотнения можно использовать везде, где через разъем необходимо пройти несколько электрических цепей, сохраняя при этом защиту окружающей среды.

• Автомобильные жгуты проводов:Моторные отсеки, кузовная электроника, системы освещения, датчики, модули управления и другие электрические системы автомобиля.
• Электромобили:Подобраны низковольтные электрические интерфейсы, датчики, системы управления и вспомогательное электрооборудование.
• Промышленное оборудование:Машины, системы автоматизации, шкафы управления, датчики, двигатели и мобильное оборудование.
• Сельскохозяйственная техника:Оборудование подвергается воздействию грязи, дождя, пыли, вибрации и перепадов температур.
• Строительная техника:Тяжелое оборудование, требующее надежных электрических соединений в сложных условиях эксплуатации на открытом воздухе.
• Наружные электрические системы:Оборудование подвергается воздействию дождя, пыли, влажности и изменяющихся условий окружающей среды.
• Специализированное электронное оборудование:Приложения, требующие компактной многоцепной проводки с защитой от окружающей среды.

Конкретное применение определяет требуемый материал, размеры, конструкцию уплотнения и метод проверки. Компонент, подходящий для защищенной внутренней системы управления, может не подходить для открытого моторного отсека или тяжелой машины, работающей вне помещения.

Как следует устанавливать проволочное уплотнение?

Правильная установка имеет важное значение, поскольку даже качественная пломба может потерять свою эффективность, если она повреждена, неправильно установлена ​​или соединена с неподходящим проводом.

1. Осмотрите пломбу:Проверьте на наличие порезов, трещин, деформаций, заусенцев, загрязнений и других видимых дефектов.
2. Подтвердите совместимость проводов:Убедитесь, что диаметр проволоки соответствует указанному диапазону уплотнения.
3. Подготовьте провод:Убедитесь, что оболочка провода чистая и не повреждена.
4. Правильно расположите уплотнитель:Убедитесь, что уплотнительный компонент ориентирован в соответствии с конструкцией разъема.
5. Аккуратно вставьте терминал:Избегайте разрывов и скатывания уплотнительной кромки во время вставки клеммы.
6. Проверьте сохранение терминала:Убедитесь, что терминал занял правильное положение и зафиксировал механизм.
7. Осмотрите окончательную сборку:Перед тестированием проверьте положение уплотнения и состояние сопряжения разъема.

Для автоматизированного производства необходимо также оценить уплотнение на совместимость с вставным оборудованием, инструментами, скоростью сборки и требованиями к смазке. Чрезмерное усилие при вставке может повредить уплотнение или проволоку, а недостаточное сжатие может снизить защиту окружающей среды.

Какие проблемы может вызвать неправильно подобранный уплотнитель?

Многие проблемы с уплотнением разъемов возникают из-за несоответствия уплотнения реальному применению, а не из-за концепции самой системы уплотнения.

Эти проблемы показывают, почему решения о покупке должны основываться на полных технических характеристиках, а не только на цене или внешнем виде.

Как индивидуальное производство улучшает герметизацию разъемов?

Стандартные уплотнительные компоненты практичны, когда размеры соединителя и провода уже соответствуют установленной конструкции. Однако многие OEM-проекты и промышленные проекты требуют индивидуальной геометрии из-за специальных полостей для разъемов, необычных диаметров проводов, ограниченного пространства для установки или сложных условий окружающей среды.

Изготовление на заказ позволяет разработать профиль уплотнения, размеры, материал, твердость, цвет и производственный процесс в соответствии с требованиями заказчика.

Например, индивидуальный проект 12-контактной проволочной пломбы может потребовать:

• Индивидуальные внутренние диаметры для различных характеристик проволоки
• Специальная внешняя геометрия для фирменного корпуса разъема
• Различные конструкции уплотнительных кромок
• Удельная твердость резины
• Индивидуальные цвета для идентификации цепей
• Выбор материала в зависимости от температуры или химического воздействия.
• Инструменты, разработанные на основе чертежей, образцов или 3D-данных.
• Постоянный контроль размеров для крупносерийного производства

Чжэцзянская компания Guoming Rubber Technology Co., Ltd.может быть рассмотрен при поиске индивидуальных резиновых уплотнительных компонентов для электрических разъемов. Для OEM-проектов предоставление полной технической информации в начале разработки может помочь сократить ненужные циклы отбора проб и улучшить взаимодействие между разработчиком соединителя, производителем уплотнений и командой сборки.

О чем покупатели должны спросить производителя проволочной пломбы?

Прежде чем выбрать поставщика, отделы закупок должны составить четкий технический контрольный список. Это помогает предотвратить использование компонента, который выглядит правильно, в неподходящем приложении.

Для промышленных и автомобильных программ покупатели должны также учитывать стабильность производства, отслеживаемость, техническую связь, управление инструментами, упаковку, возможности доставки и долгосрочную стабильность поставок.

Надежные отношения с поставщиками должны выходить за рамки первой выборки. Долгосрочная производительность соединителя зависит от поддержания стабильных свойств материала, точности размеров и контроля производства в нескольких партиях.

Часто задаваемые вопросы

Заключительные соображения

A 12-контактное уплотнение провода для электрического разъемапредставляет собой небольшой компонент, играющий важную роль в надежности многоцепного электрического соединения. Его эффективность зависит от взаимодействия материала, геометрии, размера провода, полости разъема, сжатия, процесса сборки и условий окружающей среды.

Для инженерных групп наиболее важным шагом является определение всей рабочей среды перед выбором материала и размеров уплотнения. Для групп закупок наряду с ценой за единицу следует учитывать возможности поставщиков, стабильность производства, поддержку настройки и контроль качества.

Если стандартный компонент не может удовлетворить требованиям, проволочное уплотнение, разработанное OEM-производителем, может обеспечить более точную подгонку к системе разъемов. Работа непосредственно с инженерными чертежами, образцами или размерными спецификациями также может помочь производителям разработать решение для уплотнений, которое лучше соответствует конечному применению.
