Имея 11-летний опыт работы вуплотнение автомобильного разъемаотрасли, я ежегодно провожу анализ отказов более чем 20 клиентов. Менеджеры по закупкам чаще всего задаются вопросом: «Почему после массовой установки на автомобили постоянно возникают проблемы?» Между тем, инженеры-конструкторы часто задаются вопросом: «Почему детали, соответствующие лабораторным стандартам, выходят из строя после использования в полевых условиях?» Опираясь на данные отраслевого исследования SAE International в 2024 году, которые показывают, что 32% отказов уплотнений происходят из-за неправильной подгонки конструкции, 47% из-за несоответствия условиям эксплуатации и 21% из-за ошибок сборки, я собрал три наиболее распространенные категории проблем, которые беспокоят как покупателей, так и инженеров. Для каждой категории я предоставляю практические примеры, данные эмпирических испытаний и действенные решения.
Сценарии, которые доставляют покупателям самую большую головную боль: В прошлом году мы поставили 16-контактные уплотнения разъемов производителю коммерческого транспорта. Хотя продукты успешно прошли все лабораторные испытания на погружение и пыленепроницаемость по стандарту IP67, клиент сообщил – через шесть месяцев после установки автомобиля – что «загрязнения в моторном отсеке проникли в положение 8-го контакта». После извлечения и проверки узлов мы обнаружили, что степень сжатия уплотнительной кромки в этом конкретном положении штифта составляла всего 12 %, что значительно ниже стандартного требования в 20 %. На этот тип «отказа одного контакта» приходится до 32% проблем в проектах многоконтактных разъемов, включающих 12 или более контактов, что делает его основной причиной массовых возвратов при закупках.
Узкое место ядра с точки зрения инженера: Большинство конструкций ориентированы исключительно на «допуск ±0,01 мм для отдельных отверстий», игнорируя при этом проблему «неравномерного распределения напряжения во время общего сжатия». В уплотнительном компоненте с 16 отверстиями на периферийные отверстия влияет конструкция корпуса; следовательно, они испытывают на 15–20% меньшую сжимающую силу, чем центральные отверстия. В сочетании с вибрациями частотой 10–2000 Гц, возникающими при эксплуатации автомобиля, это уже через три месяца приводит к развитию провисаний и зазоров в уплотнительных кромках.
Поддерживается эмпирическими данными: Мы использовали метод FEA (анализ методом конечных элементов) для моделирования условий сжатия уплотнения с 16 отверстиями; среднее давление уплотнения на периферийных отверстиях составляло 0,3 МПа, а на центральных – 0,4 МПа – перепад давления превышал 25%. Когда этот перепад давления контролируется в пределах 5%, вероятность локализованного отказа снижается с 32% до 4%.

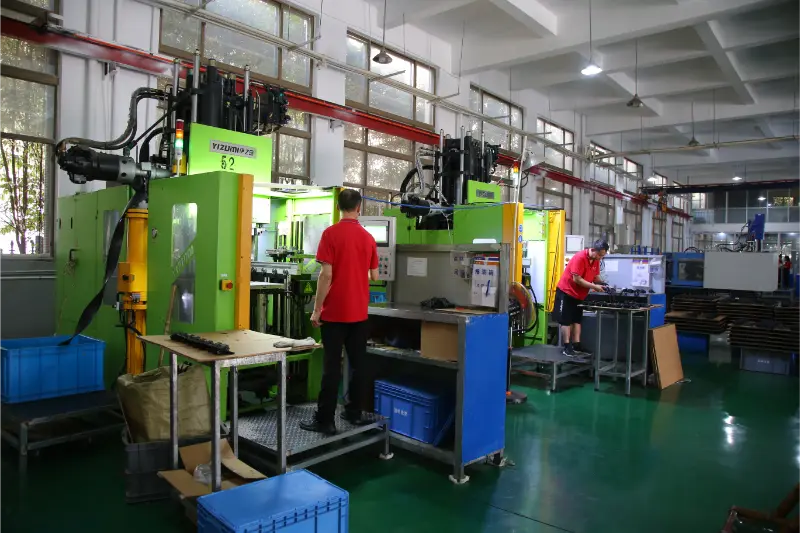

1. Компенсация напряжений на стороне конструкции: с помощью FEA для моделирования комбинированного рабочего режима «сжатие + вибрация» уплотнительные кромки в положениях периферийных отверстий были утолщены на 0,1 мм; одновременно диаметры соответствующих отверстий формы были уменьшены на 0,005 мм, что привело к естественному сбалансированному распределению напряжений после формования.
2. Сторона поставки предоставляет «Отчет о стресс-тестах».: Предоставьте покупателю фактические данные измерения напряжения в 12 обозначенных точках на уплотнениях, сопровождающих каждую партию, гарантируя, что перепад давления остается ≤ 5%.
3. В конце сборки устанавливается «красная линия предела сжатия»: в руководстве по сборке красным цветом выделено: «Сжатие краевых отверстий должно достигать 20% ± 2%». Для этой цели предусмотрен специальный щуп; по завершении сборки рабочие обязаны провести фактические замеры и записать результаты.
Самые противоречивые требования инженеров-конструкторов: Для проекта высоковольтного разъема 800 В у производителя транспортных средств на новых источниках энергии уплотнительные компоненты должны были выдерживать температуру 160°C (пиковая температура аккумуляторной батареи) и пройти испытание на устойчивость к дуге 10 кВ. Однако традиционные материалы столкнулись с дилеммой «уловки-22»: силикон с высокой устойчивостью к дуге мог выдерживать температуру только до 140°C и затвердевал всего через месяц после установки автомобиля, в то время как термостойкий силикон испытывал снижение стойкости к дуге на 35% при температуре 160°C, что приводило к пробую диэлектрика уже после 60 секунд испытаний. Подобные проблемы «несовместимости материалов» привели к отклонению 47% первоначальных образцов в этом проекте на 800 В, что серьезно задержало цикл закупок.
Основной предмет разногласий: «термостойкость» и «дугостойкость» силикона обратно коррелируют: добавление дугостойких добавок (таких как нанооксид алюминия) дестабилизирует молекулы силоксана, тем самым снижая верхний предел термического сопротивления; и наоборот, добавление жаростойких добавок (таких как фенилсилоксан) разбавляет дугостойкие компоненты, тем самым ухудшая характеристики изоляции.
1. Индивидуальная формула соединения:В сотрудничестве с производителями материалов мы разработали композитный материал, состоящий из коллоидного диоксида кремния, 1,5% нанооксида алюминия и 2% фенилсилоксана. После 1000-часового испытания на старение при температуре 160°C материал продемонстрировал степень изменения твердости ≤8% и время стойкости к дуге 80 секунд при напряжении 10 кВ, что намного превышает требование клиента в 60 секунд.

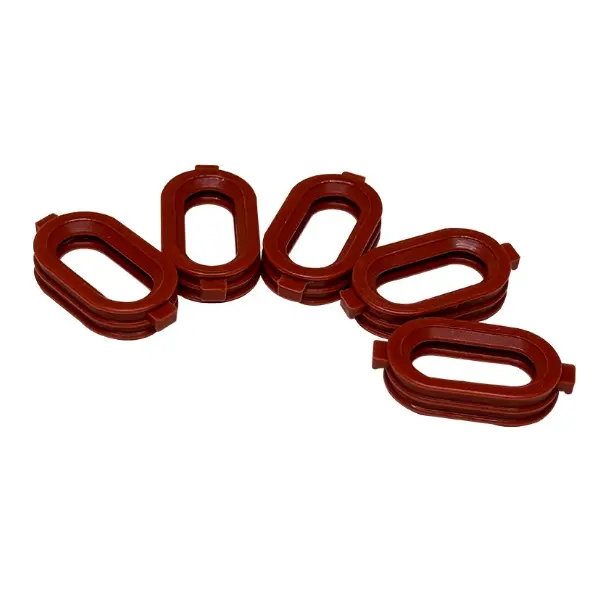

2. Иерархическое структурное проектирование: Внутренний слой уплотнения (в контакте с высоковольтными контактами) изготовлен из силикона с высокой устойчивостью к дуге, а внешний слой (в контакте с корпусом) — из силикона, устойчивого к высоким температурам; такой подход не только разрешает противоречивые требования к производительности, но и снижает материальные затраты на 15%.
3. Совместная оптимизация на уровне системы:Рекомендация для покупателей и инженеров: добавление трех теплоотводящих ребер к корпусу разъема снижает фактическую рабочую температуру уплотнения со 160°C до 145°C, тем самым дополнительно продлевая срок его службы.
Проверка данных: после внедрения в проектах 800 В двух производителей транспортных средств на новых источниках энергии это решение увеличило процент прохождения пробы с 53% до 100%, в то время как процент дефектов после массовой установки остался ≤0,03%.
Потери, которые покупатели чаще всего не замечают:Производитель легковых автомобилей в Северном Китае сообщил о случаях «трещин и нарушений герметичности компонентов». При разборке и осмотре было обнаружено, что 70% вышедших из строя деталей имели степень сжатия, превышающую 30% (по сравнению со стандартным пределом в 20%). Эта проблема возникла из-за того, что сборщики - в стремлении «оптимизировать характеристики уплотнения» - насильно вставляли уплотнения в пазы с помощью отверток; такая практика не только привела к чрезмерному сжатию, но и повредила уплотнительные кромки. Исследование SAE, проведенное в 2024 году, показывает, что 21% отказов уплотнений вызваны ошибками сборки; такие проблемы фактически превращают «качественную продукцию», закупаемую компанией, в «лом», одновременно вызывая задержки производства.
| Тип ошибки | Вероятность возникновения | Прямые последствия | Влияние на продолжительность жизни |
| Металлический инструмент царапает уплотнительную кромку. | 42% | Скрытая утечка, которая вследствие вибрации расширяется в канал. | Продолжительность жизни сократилась на треть. |
| Сжатие > 25 % | 38% | Уплотнительная кромка подверглась остаточной деформации, остаточная деформация при сжатии превысила 30%. | Срок действия истекает через 3 месяца. |
| Уплотнение установлено задом наперед/перевернуто | 20% | Рейтинг IP падает сразу до нуля; Попадание воды происходит уже через 10 минут погружения при комнатной температуре. | Вступает в силу немедленно |

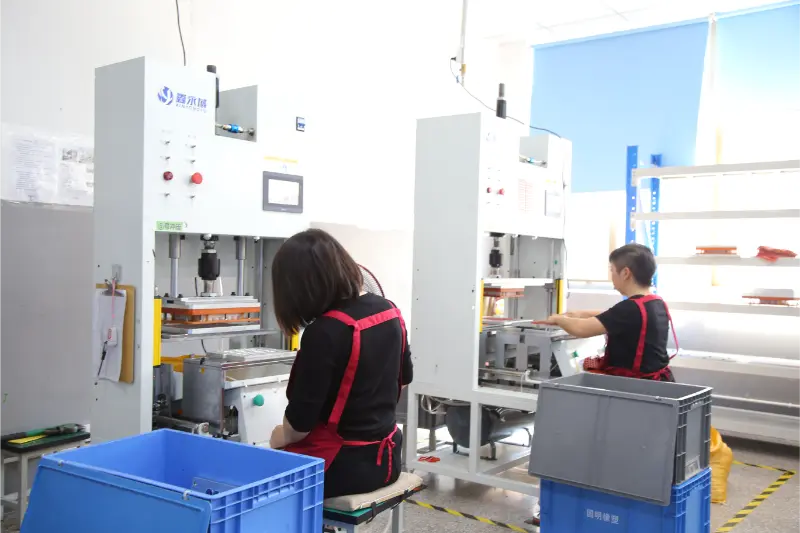

1. Стандартизация инструментов：Предоставьте покупателям специальный «специализированный набор инструментов для установки», включающий пластиковые пинцеты для резиновых уплотнений и медные направляющие втулки для уплотнений из фторкаучука, чтобы гарантировать, что никакие металлические инструменты не соприкоснутся с уплотнительными кромками.

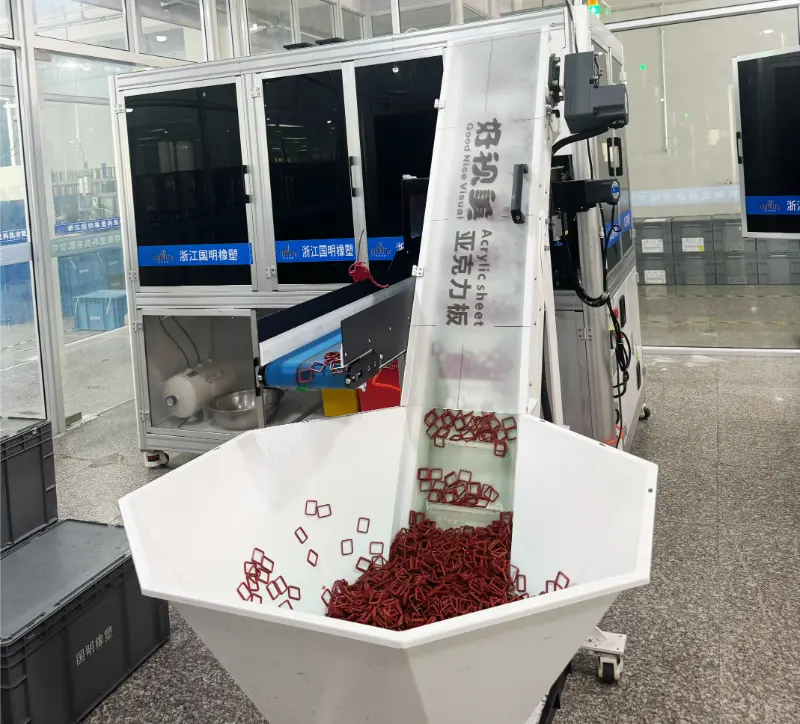

2. Визуальная проверка ошибок：На уплотнении напечатана красная «ориентировочная метка» (например, «Эта сторона внутрь»), соответствующая маркировке на корпусе разъема; В комплект поставки входит «Карта измерения сжатия», в которой указана стандартная толщина в сжатом состоянии для этой конкретной модели уплотнения (например, исходная толщина: 8 мм → толщина в сжатом состоянии: 6,4–6,8 мм).
3. 1-часовое специализированное обучение：Сборщиков инструктируют по «принципу трех проверок» — проверке инструментов, ориентации и сжатия — с последующей живой демонстрацией правильных процедур. Любой работник, не соответствующий стандартам, должен пройти переподготовку до успешной прохождения практической аттестации.
Чем дольше работаешь в этой области, тем яснее становится: «универсальной» модели уплотнения не существует. Многие проблемы возникают из-за того, что конкретная операционная среда – «сценарий» – не была до конца понята. Совершая покупку, не сосредотачивайтесь исключительно на таких факторах, как «классы IP» или «диапазоны температурной устойчивости»; вместо этого обязательно задайте инженерам следующие три вопроса:
1. Где в автомобиле установлены разъемы? (Моторный отсек, аккумуляторная батарея или двери — места с совершенно разными условиями эксплуатации.)
2. Будет ли сборка производиться с использованием автоматизированного оборудования или вручную? (Это влияет на конструкцию уплотнений.)
3. Каковы неявные требования в рамках критериев приемки конечного потребителя? (например, проведение испытаний на степень защиты IP67 после погружения в воду при низкой температуре)
-
